Як організувати стабільне живлення для тестування та ремонту електроніки

Сучасне життя нерозривно пов’язане з електрикою, адже будь-який пристрій — від смартфона до автомобіля — потребує постачання енергії для своєї роботи. Джерелом цієї енергії виступають блоки живлення — пристрої, які забезпечують необхідну силу струму та напругу для електроприладів. Для тестування та ремонту електроніки необхідний лабораторний блок живлення.

Що таке лабораторні блоки живлення і кому вони потрібні

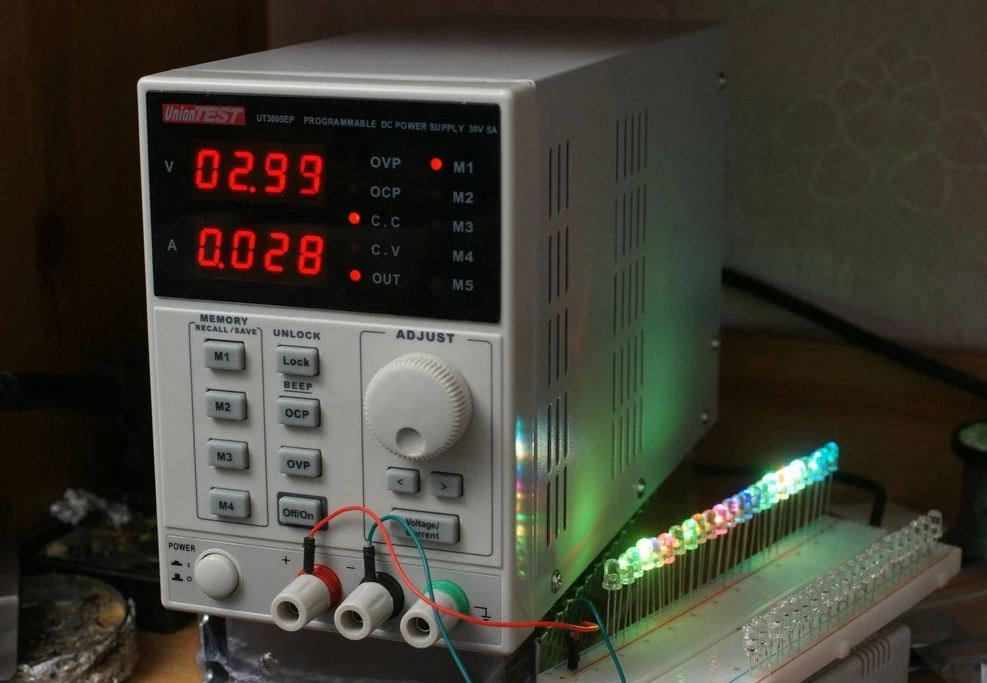

Лабораторний блок живлення (ЛБЖ) — це пристрій, який дозволяє регулювати постійну напругу та струм. Його ключова функція — забезпечувати стабільне живлення різних електронних компонентів, модулів та схем під час ремонту, тестування або розробки.

Такі пристрої широко застосовуються:

• радіоаматорами — для роботи з платами та мікросхемами;
• інженерами — при створенні та налагодженні нової електроніки;
• спеціалістами сервісних центрів — під час ремонту техніки;
• студентами та викладачами — у навчальних і лабораторних завданнях.

Основні функції ЛБЖ

Основні можливості:

• налаштування напруги та струму — дозволяє точно встановлювати потрібні параметри для коректної та безпечної роботи електронних схем;
• режими стабілізації CV/CC — пристрій автоматично обирає режим стабілізації напруги або струму залежно від поточного навантаження;
• захист від перевантажень і короткого замикання — сучасні моделі оснащені вбудованими системами безпеки, що запобігають пошкодженню блоку живлення та підключених пристроїв;
• цифровий дисплей — відображає актуальні значення напруги, струму та потужності в режимі реального часу.

Типи блоків живлення: кілька класифікацій

За типом охолодження

Пасивне охолодження найчастіше зустрічається в бюджетних блоках живлення. Такі пристрої більш схильні до перегріву, адже будь-яка електроніка потребує стабільного температурного режиму. Тому додаткове охолодження буде корисним, особливо влітку або у приміщеннях з поганою вентиляцією.

Моделі з активним охолодженням, оснащені вентиляторами, значно краще справляються з тривалим навантаженням і перегрівом.

За типом захисту

При виборі джерела живлення важливо враховувати систему захисту. Наприклад, деякі недорогі моделі (на кшталт 1502 — 15V/2A) при короткому замиканні просто відключаються.

Більш потужні пристрої (наприклад, 305 — 30V/5A) оснащені режимами стабілізації по струму (CC) і напрузі (CV). Це дозволяє їм продовжувати роботу навіть при короткому замиканні, підтримуючи задані параметри. Така функція зручна для діагностики — наприклад, допомагає знайти несправний елемент на платі за його нагрівом.

За принципом роботи

Лінійний блок живлення (також відомий як трансформаторний) базується на використанні великого низькочастотного трансформатора, який знижує вхідну напругу мережі 220 В до необхідного рівня.

Імпульсний блок живлення працює за принципом подачі струму короткими імпульсами для послідовного заряду згладжувальних конденсаторів.

Лабораторний блок живлення — це базовий пристрій для будь-якої майстерні, пов’язаної з електронікою. Він забезпечує безпечну перевірку обладнання, дозволяє точно регулювати параметри живлення та знижує ризик випадкових ушкоджень.

Чому варто купувати блоки живлення в інтернет-магазині

Придбання блоків живлення онлайн — це зручний і вигідний спосіб вибрати потрібну модель без витрат часу на походи по магазинах. Спеціалізовані платформи, як-от A-Radio, пропонують широкий асортимент пристроїв з різними характеристиками, що дозволяє легко порівняти варіанти та знайти оптимальне рішення.

Крім того, можна ознайомитися з відгуками покупців та докладними описами моделей. Часто ціни в інтернеті нижчі, ніж у офлайн-магазинах, а доставка робить покупку ще більш комфортною.
